MTC2DT - mtc Trägerplatine für Decoder-L-Halter

Mit dieser Trägerplatine können mfx- und ESU- Decoder die eine 21-polige mtc-Schnittstelle (Stiftleiste) besitzen in den Typischen Decoder-L-Halter für 6090- oder 60902-Decoder eingebaut werden.
Auf der Platine befinden sich die Schleifereingangsdrossel und die zwei Motordrosseln. Zudem ein AUX3 und AUX4 Verstärker bis zu 1,5A

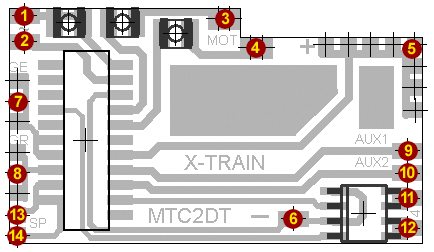

Anschlußbild

  • 1 = Braun (Lok-Gehäuse)
  • 2 = Rot (Schleifer)
  • 3 = Motor-Ausgang (Grün)
  • 4 = Motor-Ausgang (Blau)
  • 5 = Orange (Plus)
  • 6 = Violette (Minus)
  • 7 = Licht Hinten (Gelb)
  • 8 = Licht Vorne (Grau)
  • 9 = AUX1 (Verstärkt vom Decoder)
  • 10 = AUX2 (Verstärkt vom Decoder)
  • 11 = AUX3 (Booster max. 1,5A)(Optional)
  • 12 = AUX4 (Booster max. 1,5A)
  • 13 = Lautsprecher-Ausgang (Schwarz)
  • 14 = Lautsprecher-Ausgang (Rot)
