MTC2BR80-TXS - mfx Trägerplatine

Diese Trägerplatine ist für mfx- oder ESU- Decoder die eine 21-polige mtc-Schnittstelle (Stiftleiste) besitzen. Die Platine ist für die Märklin BR80 Reihe entwickelt worden.

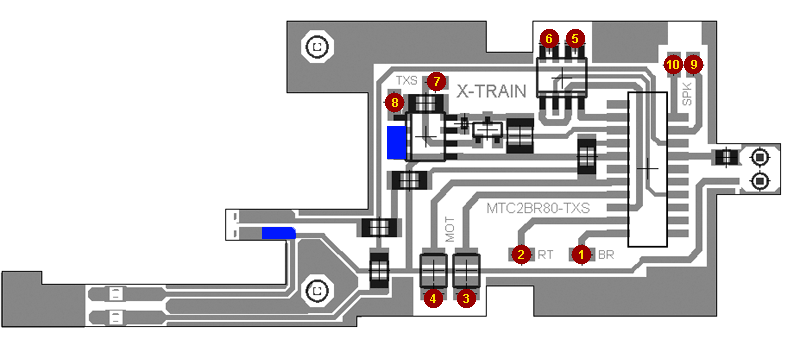

Anschlußbild


BUG - FIX:  Für ORANGE fehlt ein Anschlusspunkt. Bitte die BLAUEN Felder benutzen.


  • 1 = Braun (Lok-Gehäuse)
  • 2 = Rot (Schleifer)
  • 3 = Motor-Ausgang (Grün)
  • 4 = Motor-Ausgang (Blau)
  • 5 = AUX3 (Booster max. 1,5A)(Optional)
  • 6 = AUX4 (Booster max. 1,5A)
  • 7 = Telex - Anschluß A
  • 8 = Telex - Anschluß B
  • 9 = Lautsprecher-Ausgang (Schwarz)
  • 10 = Lautsprecher-Ausgang (Rot)
