MFX2BR1X2 - mfx Tender-Trägerplatine

Mit dieser Trägerplatine können mfx- und ESU- Decoder die eine 21-polige mtc-Schnittstelle (Stiftleiste) besitzen in die BR 152 und die BR 182 (Taurus) eingebaut werden. Die Lautsprecher-Ausgänge befinden sich rechts vom Decoder damit an den freien Platz der Lautsprecher montiert werden kann.

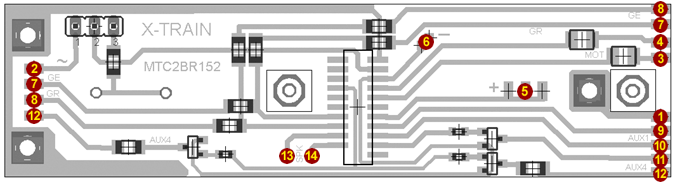

Anschlußbild

  • 1 = Braun (Lok-Gehäuse)
  • 2 = Rot (Schleifer)
  • 3 = Motor-Ausgang (Grün)
  • 4 = Motor-Ausgang (Blau)
  • 5 = Orange (Plus)
  • 6 = Violette (Minus)
  • 7 = Licht Vorne (Gelb)

  • 8 = Licht Hinten (Grau)
  • 9 = AUX1 (Verstärkt vom Decoder)
  • 10 = AUX2 (Verstärkt vom Decoder)
  • 11 = AUX3 (Booster max. 1,5A)(Optional)
  • 12 = AUX4 (Booster max. 1,5A)
  • 13 = Lautsprecher-Ausgang (Schwarz)
  • 14 = Lautsprecher-Ausgang (Rot)
