BR185-46BL-SR

Beleuchtungsplatine BR185-46BL-SR für die Diesel-Lokomotive BR185 oder BR 146.

Beleuchtung Weiß und Rot im Fahrtrichtungswechsel.
Über Funktion kann das Stirnlicht EIN/AUS geschaltet werden.
Über Funktion kann das Rücklicht EIN/AUS geschaltet werden.

Wird nicht der original Lok-Decoder benutzt, muss das WEIßE Kabel von PIN 4 auf PIN 7 umgelötet werden. Das VIOLETTE Kabel PIN 6 muss entfernt werden!
Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 =  Weis - Decoder-Funktion F1 "Stirnlicht" ein (Minus)
  • 5 = Blau - Decoder-Funktion F3 "Rote Rückleuchten" ein (Minus)
  • 6 = Violett - Decoder Minus (Minus)
  • 7 = Anschluß für GRÜN bei ESU Decoder (AUX-Minus)

Anschlußbild NEU

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 =  Weis - Decoder-Funktion F1 "Stirnlicht" ein (Minus)
  • 5 = Blau - Decoder-Funktion F3 "Rote Rückleuchten" ein (Minus)
  • 6 = Violett - Decoder Minus (Minus)
  • 7 = Anschluß für BLAU bei ESU Decoder (AUX-Minus)


Wird nicht der original Lok-Decoder benutzt, muss das BLAUE Kabel von PIN 5 auf PIN 7 umgelötet werden. Das VIOLETTE Kabel PIN 6 muss entfernt werden!

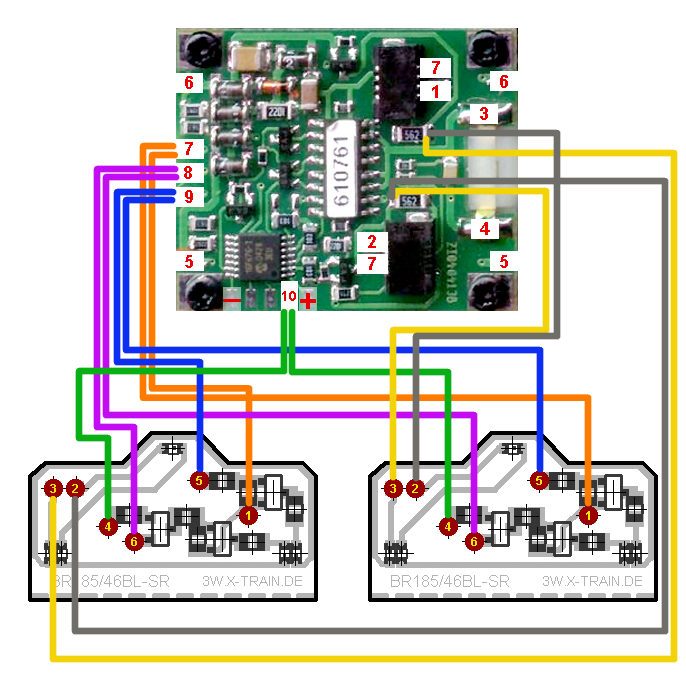

Beispiel-Anschlußplan
