BR120NBL-SRF

Beleuchtungsplatine BR120NBL-SRF ist für die E-Lokomotive BR 120 ab 2004 konzipiert. Über die Funktionseingänge werden Rote Rückleuchten, Weißes Stirnlicht und das Fernlicht geschaltet. Über den PIN 5 kann das Stirnlicht komplett abgeschaltet werden (Wendezug-Betrieb).

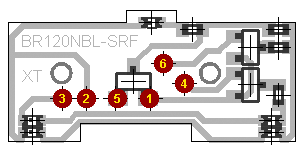

Anschlußbild

  • 1 = Orange (Plus)
  • 2 = Grau - Scheinwerfer (Minus)
  • 3 = Gelb - Rote Rückleuchten (Minus)
  • 4 = Decoder-Funktion "Rote Rückleuchten" ein (Minus)
  • 5 = Decoder-Funktion Stirnlicht ein (Minus)
  • 6 = Decoder-Funktion "Fernlicht" ein (Minus)
