E40 SOUNDMODUL (VO010405B)
|
||

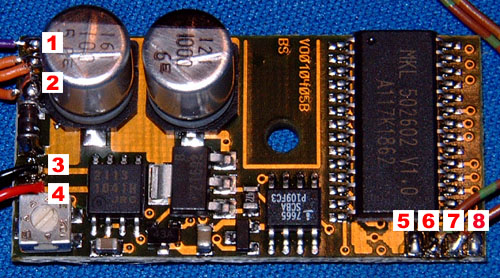

| Anschlußplan | ||
| PIN | Farbe | Beschreibung |
| 1 | Violete | Verbraucher Hinleiter |
| 2 | Orange | Funktion Rückleiter |
| 3 | Schwarz | Lautsprecher - |
| 4 | Rot | Lautsprecher + |
| 5 | - | (Optional nach Tür-Signal-Umbau) |
| 6 | Braun/Grün | Funktion 2 |
| 7 | Braun/Gelb | Funktion 3 |
| 8 | - | - |
 |
 |
